Projeto 02 / Detalhamento técnico
Detalhamento e Projeto de Utilidades
Desenhos técnicos para organizar sistemas de utilidades e suas interfaces, da representação do conjunto ao detalhamento.
Visão do projeto
Informação técnica para conectar os sistemas.
O desafio
As redes de utilidades exigem uma leitura clara de trajetos, conexões e interfaces. O detalhamento organiza essas informações para apoiar as etapas de fabricação, montagem e validação.
A solução apresentada
A apresentação combina uma vista geral dos sistemas com desenhos de detalhe. Essa organização permite relacionar as partes ao conjunto e consultar as interfaces entre as redes.
Escopo MAF
- Representação e detalhamento de sistemas de utilidades
- Organização de vistas e desenhos técnicos
- Compatibilização das interfaces entre sistemas
Do conjunto ao detalhe
Galeria do projeto.
Explore as vistas e a apresentação completa.
Selecione uma imagem para ampliar.

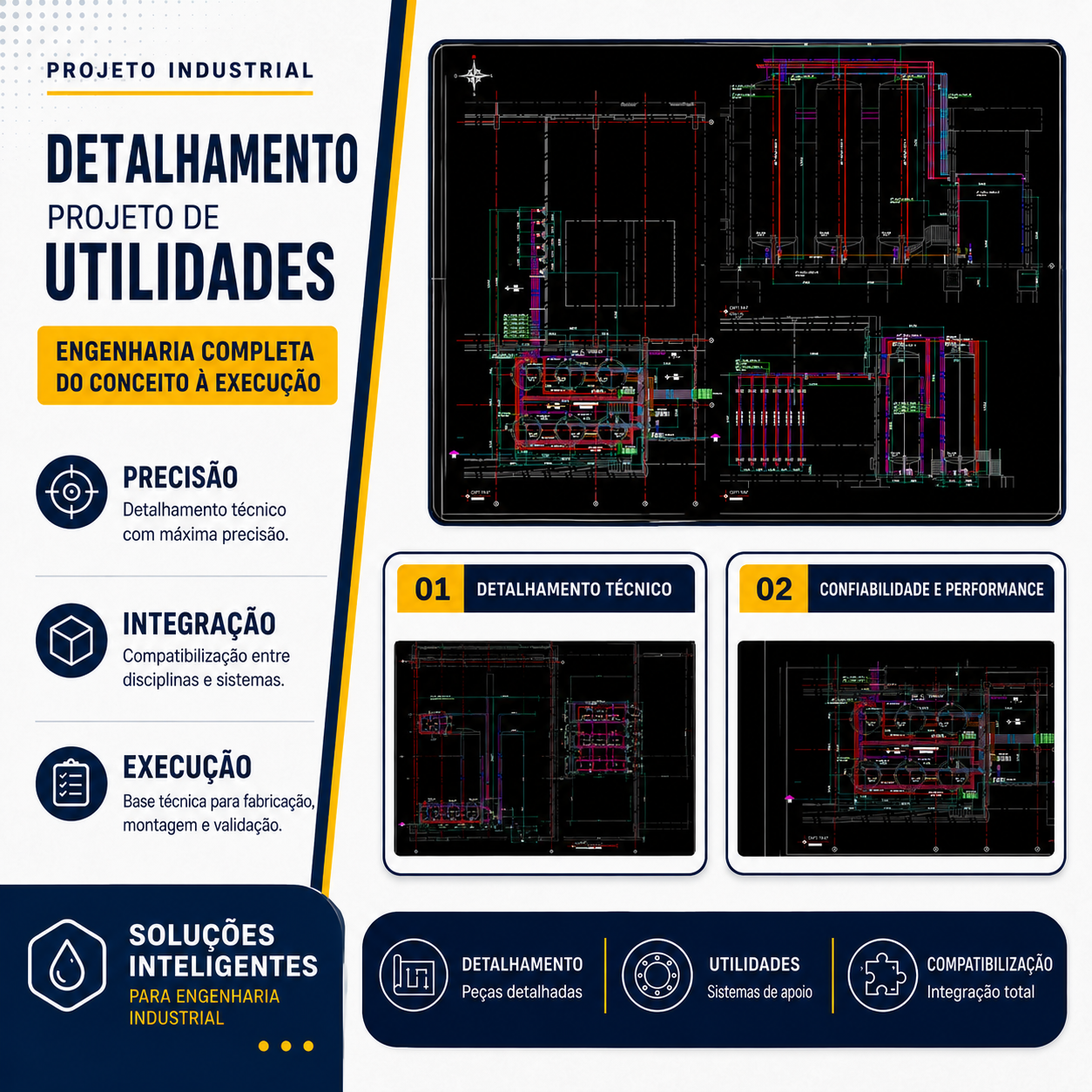

As vistas de detalhe são recortes de exibição da arte apresentada pela MAF. A imagem completa está preservada na galeria.
